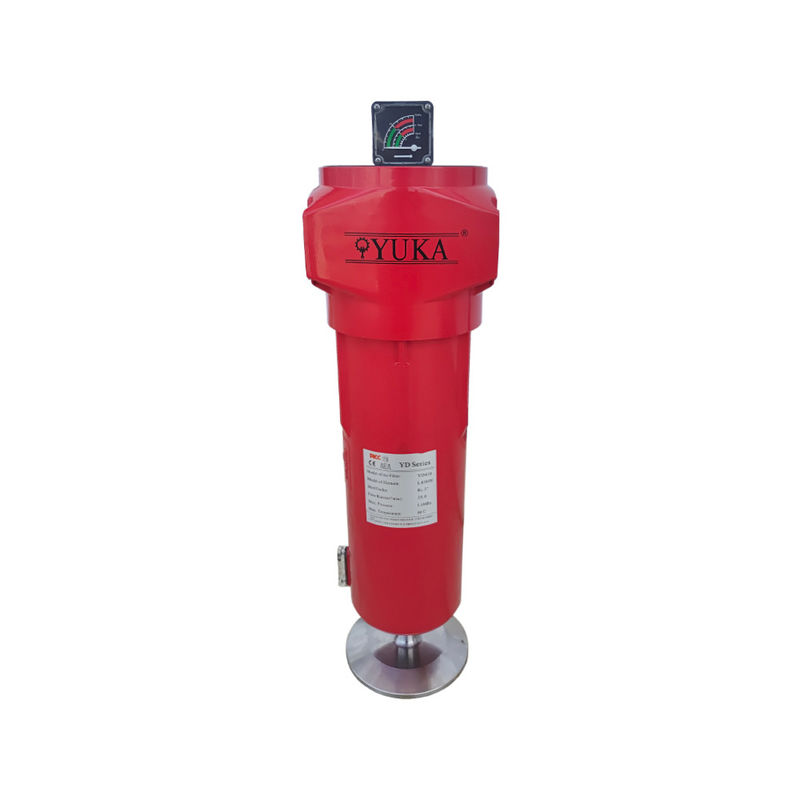

Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Yuka
Условия оплаты и доставки
Количество мин заказа: 50 шт.
Цена: Подлежит обсуждению
Упаковывая детали: пакет коробки
Время доставки: 3-7 рабочих дней
Условия оплаты: L/C,T/T
Поставка способности: 300 000 шт/месяц
Модель No.: |
YD620 |
Производство: |
Китай |
Элемент служит жизни: |
6000~8000 часов |
Стеклянные: |
без Clapboard |
Средний материал: |
Стекловолокно |
Тип: |
Фильтр картриджа |
Материал: |
Сплав алюминия |
Жилищное обслуживание: |
15 лет |
Фильтрационная производительность: |
От 5 до 0,01 мкм |
Макси, нажмите.: |
1.0мпа |
Операционная температура: |
1.5~80oC |
Сопротивление коррозии: |
Внутри и снаружи |
Части: |
Показатель Dp, автоматический отвод, очки |
Транспортный пакет: |
Коричневая внутренняя коробка и картон |
Степень фильтрации: |
Средний фильтр |
Соединение: |
Rc3 |
Степень потока: |
37.20,0 м3/мин |
Эффективность: |
F9 |
Диверсионный дизайн крыльев на верхней крышке элемента: |
Уменьшение давления |
OEM и ODM услуги: |
Да, да. |
Потеря давления: |
Около 0,25 бар |
Кровавый клапан: |
Доступно |
Спецификация: |
Размер: 200x189x1012 мм |
Модель No.: |
YD620 |
Производство: |
Китай |
Элемент служит жизни: |
6000~8000 часов |
Стеклянные: |
без Clapboard |
Средний материал: |
Стекловолокно |
Тип: |
Фильтр картриджа |
Материал: |
Сплав алюминия |
Жилищное обслуживание: |
15 лет |
Фильтрационная производительность: |
От 5 до 0,01 мкм |
Макси, нажмите.: |
1.0мпа |
Операционная температура: |
1.5~80oC |
Сопротивление коррозии: |
Внутри и снаружи |
Части: |
Показатель Dp, автоматический отвод, очки |
Транспортный пакет: |
Коричневая внутренняя коробка и картон |
Степень фильтрации: |
Средний фильтр |
Соединение: |
Rc3 |
Степень потока: |
37.20,0 м3/мин |
Эффективность: |
F9 |
Диверсионный дизайн крыльев на верхней крышке элемента: |
Уменьшение давления |
OEM и ODM услуги: |
Да, да. |
Потеря давления: |
Около 0,25 бар |
Кровавый клапан: |
Доступно |
Спецификация: |
Размер: 200x189x1012 мм |
Рабочий принципФильтр сжатого воздуха
Гравитация
В сжатом воздухе капли масла с диаметром частиц от 20 доμm до 50μm будет собираться непосредственно на дне фильтра под действием гравитации. Чем больше скорость воздушного потока, тем меньше эффективность фильтрации;
Инерциальное столкновение
Частицы большой площади диаметром более 1μЧем больше скорость воздушного потока, тем выше скорость столкновения и тем лучше эффект.
Прямое перехват.
Поток воздуха частиц диаметром 1μМ до 0.3μm перехвачено и отделено волокнистым слоем на 1/2 отЭлемент фильтраЧем меньше частица, тем меньше эффективность перехвата.
Проникновение
Частицы диаметром менее 0.3μНерегулярное браунское движение, генерируемое в это время, несовместимо с траекторией воздушного потока.Чем интенсивнее движение Брауна, тем больше вероятность захвата.
Тип фильтра
①Сжатые частицыФильтры для воздухаиспользуются для удаления пыли и частиц из воздуха.
②Коалессирующие фильтры используются в основном для улавливания масла и/или влаги, которая суспендируется в сжатом воздухе в очень крошечных каплях.
③Активированные углеродные фильтры удаляют запахи и пары (масла).
Давайте посмотрим на различные типывоздухфильтры и вопросы, которые помогут вам выбрать правильный фильтр.
| 1Оценить требования к вашему приложению. | Какие-то конкретные микроны фильтрации вы требовали? | |||||||
| 2Какой тип фильтрации необходим? Коалецентный фильтрующий материал удаляет твердые и жидкие загрязнители из газовых потоков. Фильтр частиц удаляет твердые из газовых потоков.Поглощающая среда удаляет пары углеводородов из газовых потоков. | ||||||||
| 4Какие условия работы применяются в вашей заявке?В основном рассматриваются: потоки, рабочее давление, температура,потеря давления, материалы конструкции (нержавеющая сталь, сплав алюминия,мягкая сталь, углеродной стали) | ||||||||
| 5Фильтр поток от какого количества SCFM? падение давления должно быть меньше ** бар? для экономии затрат и защиты окружающей среды. | ||||||||
Особенности и преимущества
②6000-8000 часовСрок службы фильтрующего элемента до 99,99%
3 Интегрированный фильтр литья3 дюйма, расход до370,2 м3/мин.
4 Альтернатива Domnick Hunter Oil X Plus серии.
5 Низкое понижение давления благодаря уникальной конструкции
Уровень элемента фильтра
| Степень фильтрации | |
|
|
|
|
|
|
| PF | AO | АА | AX | ACS | AR | ВВП | |
| Удаление частиц (ISO12500-3) | 5 мкм | 1 мкм | 00,01 мкм | 00,01 мкм | - | 1 мкм | 00,01 мкм |
| Концентрация в аэрозоле отпускного масла (ISO 12500-1) | 5 мг/м3 | 00,6 мг/м3 | < 0,01 мг/м3 | < 0,001 мг/м3 | < 0,004 мг/м3 | - | - |
| Продуктивность фильтрации частиц(ISO 12500-3) | - | 990,999+% | 990,999+% | 990,999+% | 990,999+% | 990,999+% | 990,999+% |
| Продуктивность фильтрации(ISO 12500-1) | 50% | Более 80% | 990,9+% | 99.99+% | - | - | - |
| Продолжительность жизни элемента | 6000 часов | 6000 часов | 6000 часов | 6000 часов | 2000-3000 часов | 4000-6000 часов | 4000-6000 часов |
| Предыдущий | РаньшеСушилка с охлажденным воздухом | после воздушного сушилки | после AO | после AA | до AX | после сушилки с осушителем | после AR |
| Модель | Размер трубы | Скорость потокас | Размерыon (мм) | |||||||
| Л/С | м3/ мыn | СКФМ | Ширина) | D (Глубокийth) | Г (Хейг)(т) | А. | В. | C ((одобрение жилья) | ||
| YD017 | RC1/2" | 16.7 | 1.0 | 35.3 | 89 | 79 | 246 | 40 | 186 | 118 |
| YD025 | RC3/4" | 25.0 | 1.5 | 53.0 | 89 | 79 | 246 | 40 | 186 | 118 |
| YD030 | RC1/2" | 30.0 | 1.8 | 63.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| YD035 | RC3/4" | 33.3 | 2.0 | 70.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| YD058 | RC3/4" | 46.7 | 2.8 | 98.9 | 120 | 110 | 377 | 55 | 276 | 195 |
| YD068 | RC1" | 60.0 | 3.6 | 127.1 | 120 | 110 | 377 | 55 | 276 | 195 |
| YD080 | RC1" | 80.0 | 4.8 | 169.5 | 120 | 110 | 477 | 55 | 377 | 290 |
| YD145 | RC1-1/2" | 120.0 | 7.2 | 254.2 | 120 | 110 | 477 | 55 | 377 | 290 |
| YD220 | RC2 | 200.0 | 12.0 | 423.7 | 162 | 151 | 676 | 64 | 566 | 480 |
| YD260 | RC2-1/2" | 233.3 | 14.0 | 494.4 | 162 | 151 | 676 | 64 | 566 | 480 |
| YD330 | RC2 | 267.2 | 16.0 | 564.8 | 162 | 151 | 984 | 64 | 875 | 780 |
| YD360 | RC2-1/2" | 317.3 | 19.0 | 670.7 | 162 | 151 | 984 | 64 | 875 | 780 |
| YD405 | RC2-1/2" | 367.4 | 22.0 | 776.6 | 200 | 189 | 757 | 78 | 634 | 560 |
| YD430 | RC3 | 467.6 | 28.0 | 988.4 | 200 | 189 | 757 | 78 | 634 | 560 |
| YD620 | RC3 | 620.0 | 37.2 | 1313.6 | 200 | 189 | 1012 | 78 | 889 | 780 |
| Технические требования | Максимальное рабочее давление: 10 барг Максимальная рабочая температура: 80°C Минимальная рабочая температура:10,5°C | |||||||||
| Пreсссрe | Барг | 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Псиг | 15 | 29 | 44 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Корекционный коэффициент | 0.38 | 0.53 | 0.65 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Детальные детали фильтра сжатого воздуха
