Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438

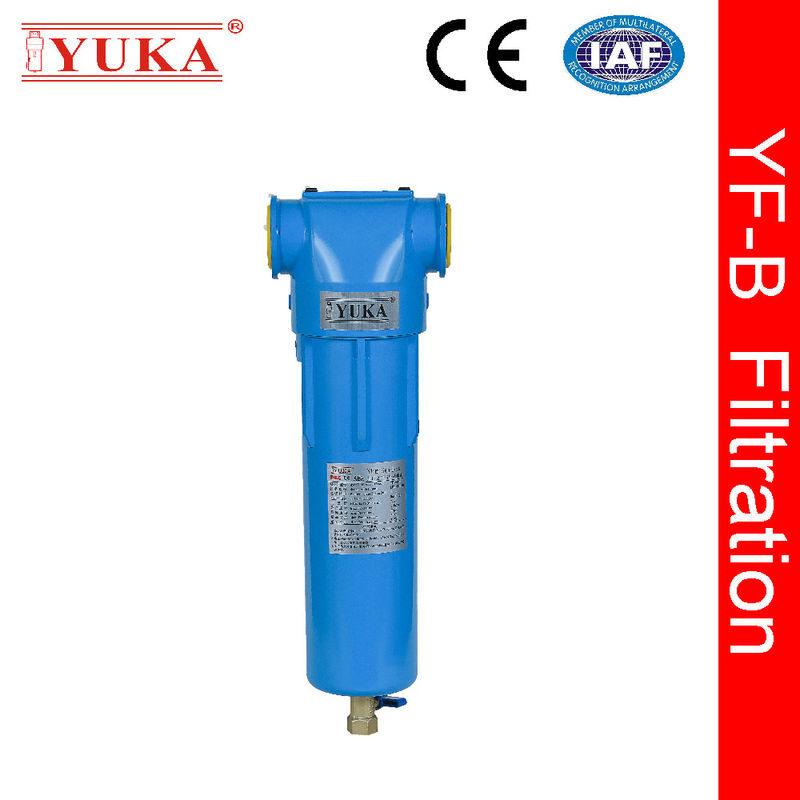

Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Yuka
Условия оплаты и доставки
Количество мин заказа: 50 шт.
Цена: Подлежит обсуждению
Упаковывая детали: пакет коробки
Время доставки: 3-7 рабочих дней
Условия оплаты: L/C,T/T
Поставка способности: 300 000 шт/месяц
Модель No.: |
YF-B070 |
Бренд: |
Юка |
Степень потока: |
³ /min 5.0m |
Размер соединения: |
Rc1" |
Макси-разрыв под давлением: |
90 кг.Ф. |
Фильтрный корпус Spanlife: |
15 лет |
Элемент служит жизни: |
До 4000 часов в номинальных условиях работы |
Рабочая температура: |
От 1,5°C до 80°C |
Макси. Рабочее давление: |
10,6 МПа |
Фильтрационная производительность: |
00,01 мкм,00,001 мг/м3 |
Размер: |
138*111*357 см |
Части: |
Медный ручной шаровой клапан |
Модель No.: |
YF-B070 |
Бренд: |
Юка |
Степень потока: |
³ /min 5.0m |
Размер соединения: |
Rc1" |
Макси-разрыв под давлением: |
90 кг.Ф. |
Фильтрный корпус Spanlife: |
15 лет |
Элемент служит жизни: |
До 4000 часов в номинальных условиях работы |
Рабочая температура: |
От 1,5°C до 80°C |
Макси. Рабочее давление: |
10,6 МПа |
Фильтрационная производительность: |
00,01 мкм,00,001 мг/м3 |
Размер: |
138*111*357 см |
Части: |
Медный ручной шаровой клапан |
HУстановкаФильтр сжатого воздуха?
1Перед установкой очистите трубы и клапаны сжатого воздуха, подключенные к входу и выходу воздуха фильтра.
2Принять комбинацию фильтрации основных труб и терминальной фильтрации для обеспечения качества газа в точке использования.
3При установке вход и выход воздуха фильтра должны быть на уровне, а выход сточных вод - внизу.Необходимо выделить определенное пространство в вертикальном направлении, чтобы облегчить обслуживание фильтра и замену фильтра.Элемент фильтра.
4Фильтр винтового компрессора воздуха должен быть установлен в проветриваемом и прохладном месте, как можно ближе к точке воздуха.для уменьшения влияния трубопровода на качество фильтрованного сжатого воздуха.
5. устанавливать и использовать в пределах установленного рабочего давления и рабочего температурного диапазона,и установить все уровни фильтров в правильном порядке в соответствии с инструкциями по вводу и выводу воздуха или направление, указанное стрелкойПо возможности избегайте обхода во время установки.Потому что нефть в воздухе обходит по потоку фильтра и затем прилипает к внутренней стенке трубопровода, трудно найти эффективные средства для его удаления.
Серия YFBсепаратор фильтра сжатого воздухаОсобенности и преимущества
1Интегрированная технология литья штампом, корпус фильтра с 90 кг.ф. под давлением, 15 лет гарантии на корпус фильтра.
2Высокая производительность фильтрации. С боросиликатным стеклянным материалом из стекловолокна, 96% пористость и способность удерживать грязь. 7 слоев для фильтрующего элемента
Противокоррозионная обработка внутри и снаружи, предотвращение вторичного загрязнения, снижение затрат на обслуживание для владельцев
4Низкое понижение давления контролируется, экономия энергии и деньги.
Техническая спецификация
| Модель | ПроводкаРазмер | Коэффициенты потоков | Размер (мм) | |||||||
| Л/С | м3/мин | СКФМ | W (W)Ид.) | D (Глубокийth) | H (Высота) | А. | В. | C (((c(включая жильё) | ||
| YFB010 | RC1/2" | 16.7 | 1.0 | 35.5 | 96 | 79 | 252 | 29 | 223 | 118 |
| YFB020 | RC3/4" | 25.0 | 1.5 | 53.0 | 96 | 79 | 252 | 29 | 223 | 118 |
| YFB030 | RC3/4" | 30.0 | 1.8 | 63.6 | 96 | 79 | 286 | 29 | 257 | 153 |
| YFB040 | RC1" | 33.3 | 2.0 | 71.0 | 96 | 79 | 286 | 29 | 257 | 153 |
| YFB060 | RC1" | 60.0 | 3.6 | 127.0 | 138 | 111 | 357 | 37 | 320 | 208 |
| YFB070 | RC1" | 83.3 | 5.0 | 177.0 | 138 | 111 | 458 | 37 | 421 | 303 |
| YFB080 | RC1-1/2" | 125.0 | 7.5 | 265.0 | 138 | 111 | 458 | 37 | 421 | 303 |
| YFB090 | RC2 | 166.7 | 10.0 | 353.1 | 174 | 142 | 558 | 58 | 500 | 467 |
| YFB100 | RC2-1/2" | 216.7 | 13.0 | 459.0 | 174 | 142 | 558 | 58 | 500 | 467 |
| YFB110 | RC2 | 283.3 | 17.0 | 600.0 | 174 | 142 | 838 | 58 | 780 | 794 |
| YFB120 | RC2-1/2" | 316.7 | 19.0 | 671.0 | 174 | 142 | 838 | 58 | 780 | 794 |
| YFB130 | RC3 | 416.7 | 25.0 | 883.0 | 220 | 184 | 645 | 74 | 571 | 514 |
| YFB140 | RC4" | 466.7 | 28.0 | 989.0 | 220 | 184 | 645 | 74 | 571 | 514 |
| YFB150 | RC3 | 683.3 | 41.0 | 1448.0 | 220 | 184 | 902 | 74 | 828 | 764 |
| YFB160 | RC4" | 800.0 | 48.0 | 1695.0 | 220 | 184 | 902 | 74 | 828 | 764 |
| Технические требования | Максимальное рабочее давление: 16 барг Максимальная рабочая температура: 80°C Минимальная рабочая температура:10,5°C | |||||||||
| НажмитеУровень | Барг | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Псиг | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Фактическая коррекцияr | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
